Щитки этажные серии ЩЭ
Щитки этажные осветительные серии ЩЭ, ЩЭР, ЩЭУР предназначены для приема, распределения, учета электрической энергии напряжением 220В, а также для защиты линий квартир при перегрузках и коротких замыканиях.
Щитки этажные функционально подразделяются на:
- распределительные
- учетно-распределительные
Изготавливаются как со слаботочным отсеком, так и без него. Конструкция учетно-распределительных щитков этажных предусматривает наличие 2-х или 3-х отсеков:
- абонентский отсек, в котором устанавливаются аппараты защиты вводов и отходящих линий в квартиры;
- отсек учета, в котором предусматривается место для однофазных счетчиков и устанавливается автоматический выключатель для отключения стояка питающей сети.
- слаботочный отсек, предназначенный для установки устройств телефонной, телевизионной и радио- трансляционной сетей. (Только для ЩЭ 3000, ЩЭУР-С)
Абонентский отсек закрыт оперативной панелью, слаботоч- ный отсек отделен от остальных отсеков перегородкой.
По согласованию с заказчиком щитки этажные также могут изготавливаться для различных размеров ниш.
Устройства этажные распределительные серии УЭРМ
Устройство этажное распределительное типа УЭРМ предназначено для приема, распределения, защиты проводов и аппаратов щитка учетно-распределительного и отходящих линий от токов короткого замыкания и перегрузки, учета потребляемой электрической энергии в сетях переменного тока 380/220 В с частотой 50 Гц с глухозаземленной нейтралью, а также для размещения устройств телефонной, радиотрансляционной и телевизионной сетей и оборудования автоматической системы учета электропотребления (АСКУЭ).
Так же УЭРМ предназначено для защиты от поражения электрическим током при случайном прикосновении к токоведущим или нетоковедущим частям электрооборудования, оказавшимся под напряжением вследствие повреждения изоляции токоведущих частей, защиты от сверхтоков на вводе в квартиру, для предотвращения возникновения пожаров, вызванных воспламенением изоляции проводов из-за чрезмерно больших токов утечки на землю, путем непрерывного контроля сопротивления изоляции сети. В состав УЭРМ входит ЩУР (щит учетно-распределительный), см. рис. 1.
Классфикация
Устройство классифицируется по количеству квартир на этаже; схеме ввода; расположению короба связи и сигнализации; номинальному току вводных автоматов; высоте устройства. Технические данные указаны в таблице 1.
Конструкция
Устройство состоит из двух вертикальных коробов на раме и набора модульных ящиков, в которых размещается электро- и слаботочное оборудование. Короба являются связующими элементами всего устройства. Габаритные размеры и варианты исполнения приведены на рис. 1, 1.1-1.17. Схемы электрические принципиальные приведены на рис. 2-3.

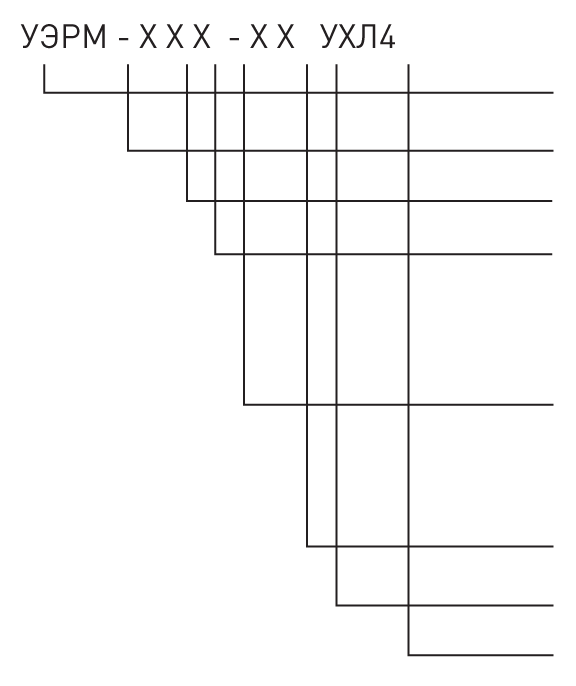

Структура условного обозначения УЭРМ
Устройство этажное распределительное модульной конструкции
секционное
количество квартир на этаже: 1, 2, 3, 4
характеристика схемы ввода в квартиру:
1- однофазная
3 - трехфазная
расположение стоякового короба связи и сигнализации:
Л - левое
отсутствие буквы - правое
номинальный ток расцепителей вводных автоматов, А
высота устройства - по заказу (этажные перекрытия от 2600 до 3500 мм)
климатическое исполнение по ГОСТ 15150-69 и ГОСТ 15543.1-89
